一、設備原理

依據GB/T13475-2008《絕熱穩態傳熱性質的測定標定和防護熱箱法》，該裝置為防護熱箱法試驗裝置，它是基于一維穩態傳熱原理，模擬四季圍護結構構件的傳熱，將構件置于兩個不同溫度場的箱體之間，熱箱模擬室內或夏季室外空氣溫度、輻射條件；冷箱模擬室外或夏季室內空調房間空氣溫度、風速。經過若干小時的運行，整個裝置均達到穩定狀態，形成穩定溫度場、速度場后測量試件兩側的表面溫度、空氣溫度、熱冷側導流屏的表面溫度、表面風速、計量箱壁內外表面溫差以及輸入熱箱的電加熱器功率（輸入熱箱的風扇功率）等主參數后，就可以計算出試件的傳熱系數、試件不平衡熱損、比熱阻、熱導率、熱冷側表面比熱阻、總比熱阻。

二、主要性能參數指標：

1、計量箱控溫范圍： 15～50℃

控制精度：±0.5℃

2、冷室控溫范圍： -20～10℃

控制精度：±0.5℃

3、防護箱控溫范圍：15～50℃

控制精度：±0.5℃

4、加熱電功率范圍：10～800W，精度：0.5級

5、儀器測量精度：≤3%，重復度：≤1%

6、測溫傳感器類型：數字溫度傳感器120支;測溫分辯率：0.0625℃

7、測試效率：

測試一個構件總耗時約：7～10小時

8、試件外形尺寸：長×寬×高＝ 1400×（≤300）×1400（mm）

9、設備外形尺寸：長×寬×高＝ 2200×1625×1820（mm）

10、計量單元尺寸：長×寬＝1000×1000（mm）

11、配帶動力：交流220V，功率4kW

12、適用場地面積：長×寬×高＝ 3300×4300×2250（mm）

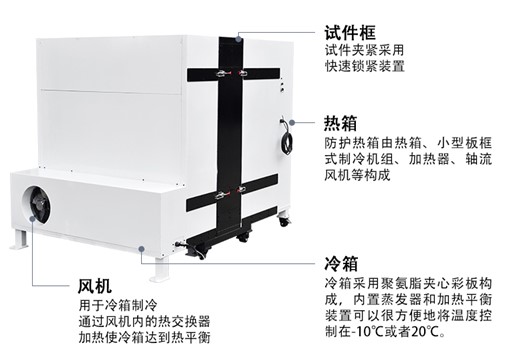

三、產品特點

3.1計算機及儀表監控系統（一套）采用計算機系統與專家級智能溫控儀表組成兩級計算機集散式監控系統，控制精確、穩定，平均無故障時間長；具有安全自動保護功能，溫度過熱自動保護，過壓保護，過流保護等功能，采用微機自動控制系統，具有實驗過程全自動完成數據采集、溫度控制、曲線顯示、結果計算、數據存儲、報表生成等優點。

3.2冷箱（內置制冷機組與加熱平衡裝置）（一套）冷箱采用聚氨脂夾心彩板構成，內置蒸發器和加熱平衡裝置可以很方便地將溫度控制在-10℃或者20℃。

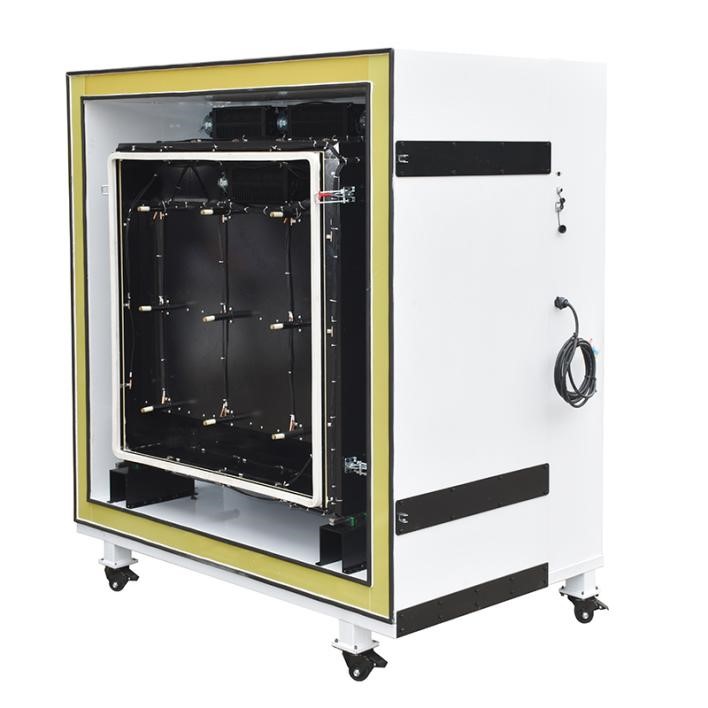

3.3防護熱箱（內置板框制冷機組與加熱平衡裝置）（一套）防護熱箱由熱箱、小型板框式制冷機組、加熱帶、軸流風機等構成，采用冷熱對抗的平衡方式，保持防護熱箱溫度場均勻穩定，并且與計量熱箱溫度恒定一致，既使試驗環境溫差降到最低，又確保熱量通過計量箱體散失最少。

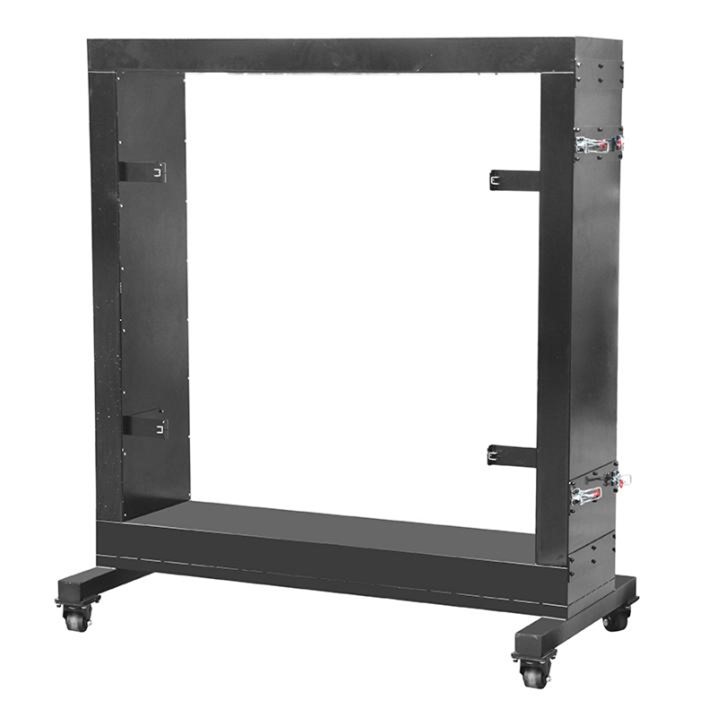

3.4試件框（一套）試件夾緊采用快速鎖緊裝置，使裝卡方便、夾緊力穩定一致；

四、試驗步驟

4.1試件的狀態調節

對熱流受到濕氣影響的試件，應記錄狀態調節情況。當有意義的時候，應記錄試件在測試前后的質量，或者應在試驗前后鉆取芯樣。

4.2試件的選擇和安裝

試件應選用或制成有代表性。對非均質試件應作如下考慮。對防護熱箱法，決定檢測不平衡（空氣到空氣或空氣到表面）的最精確的方法，當靠近計量區周圍的表面溫度很均勻時，檢測試件表面不平衡和評價過箱體的熱流φ₃是最精確的方案。當靠近計量區域周圍出現不均勻性時，唯一可能的解決方案是空氣到空氣的平衡，那么不平衡熱流φ₂則是一個未知的誤差源。防護熱箱法中，如有可能，應將熱橋?qū)ΨQ地布置在計量區域和防護區域之間的分界線上，這樣，熱橋面積的一半在計量箱內，另一半在防護箱內。

如果試件是有模數的，計量箱的尺寸應是模數的適當?shù)谋稊?shù)。計量箱的周邊應同模數線外周重合或在模數線之間的中間位置。

如果不能滿足這些要求，只好將計量箱放在不同位置做多次試驗，并且要非常謹慎地考慮這些結果，如果使用，可輔以溫度、熱流的測量和計算。

標定熱箱法中，應考慮試件邊緣的熱橋?qū)让嬗鼗貍鳠岬挠绊懀谶@種情況下，標定熱箱法意味著代表建筑物不同部分的不同試件。

試件安裝時周邊應密封，不讓空氣或濕分從邊緣進入試件，也不從熱的一側傳到冷的一側，反之亦然。

試件邊緣應該絕緣，使φ_S減少到符合準確度的要求。

應考慮是否需要密封試件的每個表面，以避免空氣滲透進試件以及是否需要控制熱側的空氣露點。

在防護熱箱法中，應考慮試件中是否有要求用隔板將其分隔的連續空腔以及是否應在計量箱周邊將高導熱系數的飾面切斷。

如果試件表面不平整，在與計量箱周邊密封接觸的區域，可能需要用砂漿、嵌縫材料或其他適當?shù)牟牧咸钇剑_保計量箱與防護箱之間的氣密性。

如果試件尺寸小于計量箱所要求的的試件尺寸，將試件安裝在遮蔽板內。

在遮蔽板和試件之間的邊界區域中熱流不是單向的；選擇與試件相同熱阻及厚度的遮蔽板，能夠?qū)?/span>此個問題減到最小，在一些實例中，這是不可能的，比如在窗的測試中。在這種性情下，當遮蔽板的熱阻不同于安裝窗戶的墻體時，在窗框中的熱流線與它們最終使用時不同，將難以預料其準確度。為了比較與解釋試驗結果，這些試件安裝問題需要試件安裝的規則，這超出了本標準的范圍。

4.3測試條件

測試條件的選擇應考慮最終的使用條件和對準確度的影響。試驗平均溫度和溫差都影響測試結果。通常建筑應用中平均溫度一般在10℃～20℃，最小溫差為20℃。根據試驗項目的調節熱、冷側的空氣速度。調節溫度控制器使φ₂或φ₃之一或二者盡可能小或等于0。

4.4測量周期

對于穩態法試驗，達到穩態所要求的的試件取決于試件的熱阻和熱容量、表面系數、試件中存在傳質或濕氣的重分布、設備的自動控制器的類型和性能等因素。由于這些因素的變化所以不可能給出一個單一的穩態評判標準。

穩態要求的一個例子是：在達到接近穩定后，來自兩個至少為3h的測量周期的φ_P和T的測量值及R或U的計算值，其偏差小于1%，并且結果不是單方向變化。對于高熱阻或高質量或者兩者具備的試件，這個最低要求可能不充分，應延長試驗時間。
